JavaGuide 专属 draw.io 绘图 Skill 开源：用 Agent 自动生成可编辑的 draw.io 技术图
你好，我是小 G。很多时候我感叹 AI 时代给我带来的冲击，是从一些小事引起的。
在过去，我写一篇技术文章最少需要花费一周，长一点的甚至要一个月。其中，有 1/3 的时间都花费在了枯燥的配图上。

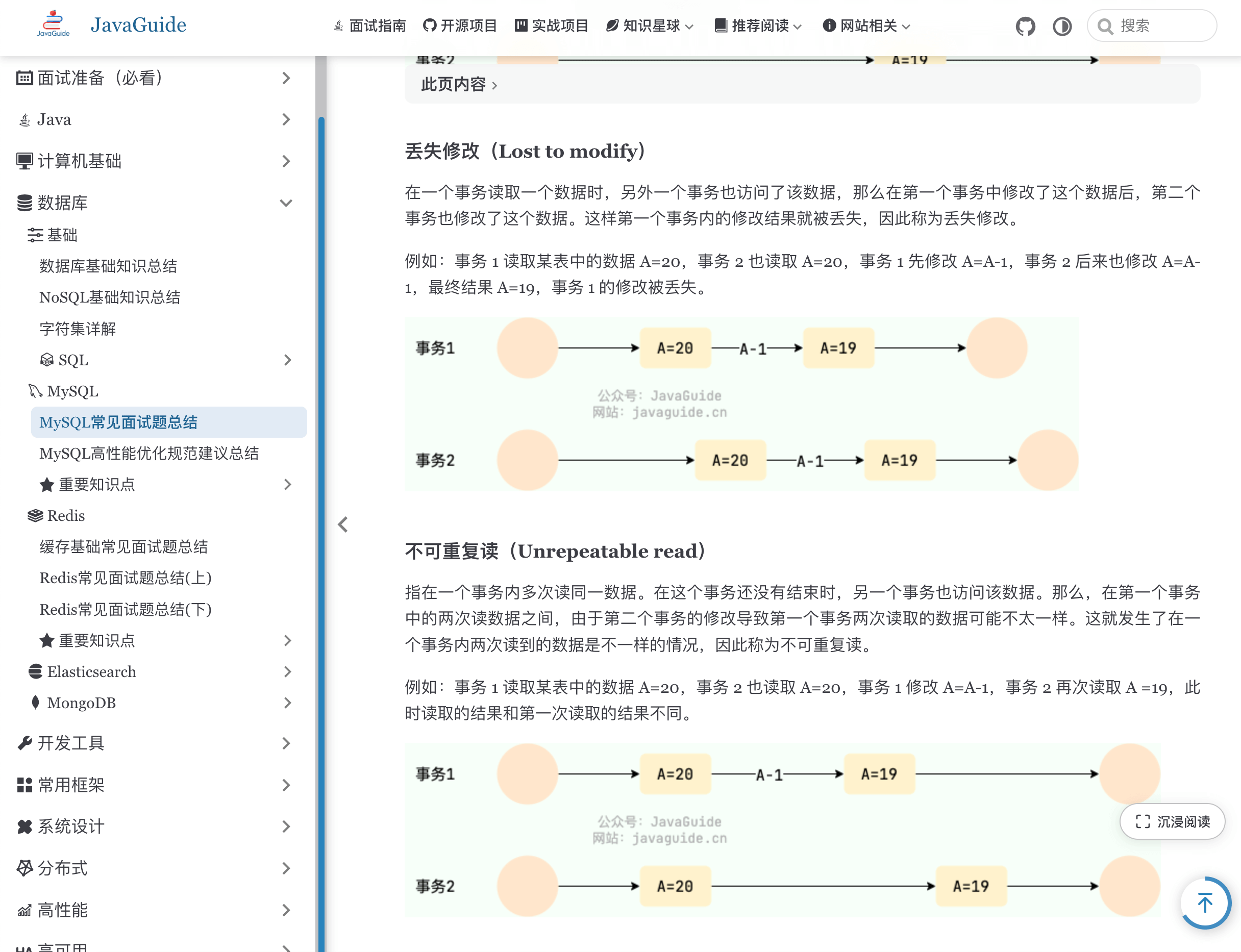

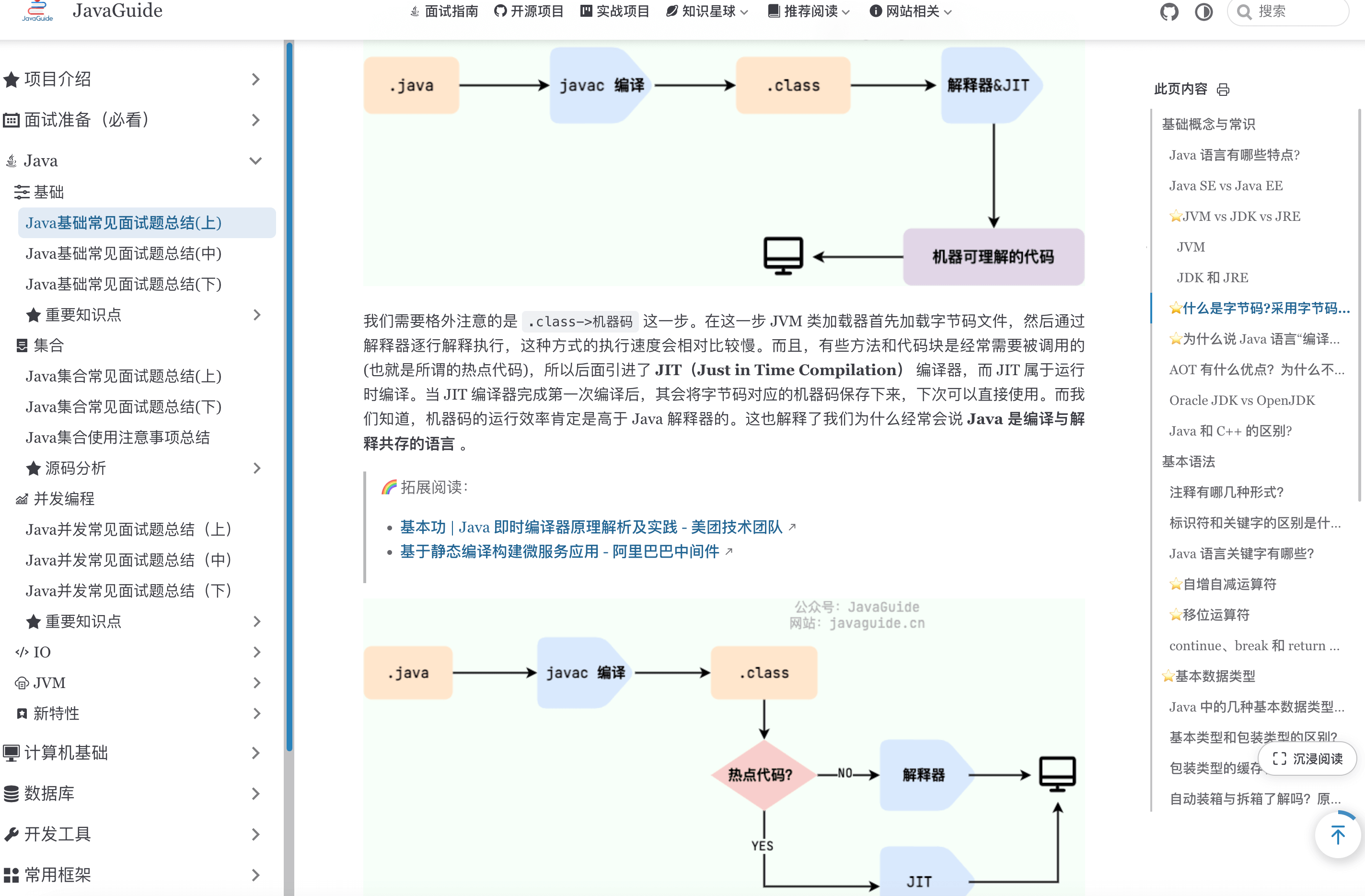

熟悉我的读者朋友应该知道，JavaGuide 上的很多配图都是用 draw.io 手动绘制的。每一篇文章都有大量的图解，帮助理解。
但是到了 AI 时代就彻底变了，尤其是对于 draw.io 配图来说。
在去年 Skill 还没火的时候，我是用 AI 直接生成对应的 XML，然后导入到 draw.io 中。
到了今天，得益于 Skill 的诞生，生成 draw.io 配图变得更加自动化了。
这篇文章会分享我平时用的自定义 draw.io 绘图 Skill：drawio-chart，也会顺带聊聊为什么我没有完全转向图片生成模型，而是继续保留 .drawio 这种可编辑源文件。
为什么选择 draw.io？
图不能只看生成时漂不漂亮，后面能不能改也很重要。
技术文章发出去以后，标题、节点、箭头、术语经常会调整。如果手里只剩一张 PNG，要么重新生成，要么硬改图片，最后风格还不一定能对上。
所以我现在更愿意保留一份可编辑源文件。

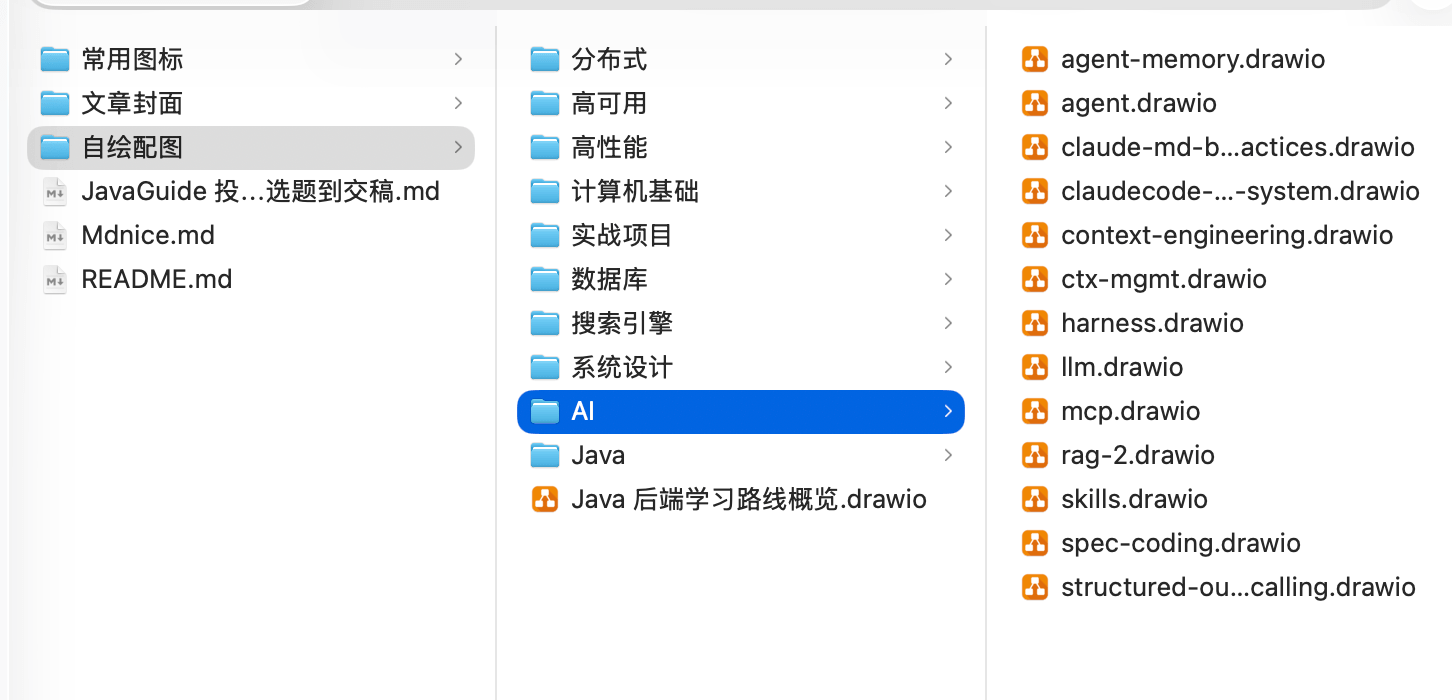

比如我本地会把这些 .drawio 源文件单独留在素材目录里，后面要改某张图，直接打开对应文件就行。
draw.io 的好处就在这里：.drawio 可以继续在 diagrams.net 或 draw.io 桌面版里改，导出 PNG、SVG、PDF 也方便。流程图、架构图、状态图这些技术图，源文件通常不大，放进仓库或素材目录也没什么压力。

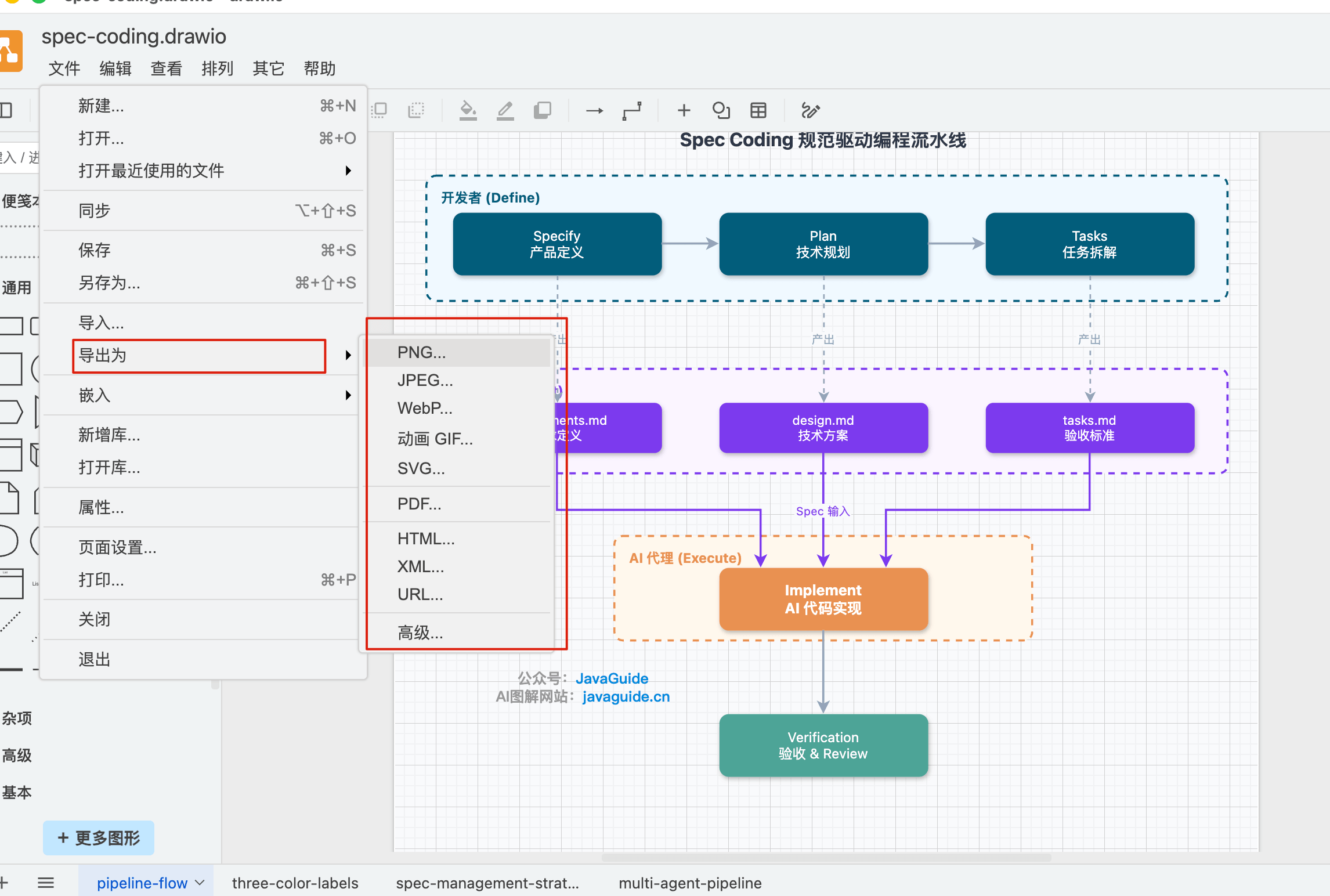

导出时也不用额外折腾，菜单里可以直接选 PNG、JPEG、WebP、SVG、PDF 等常见格式。
Skill 刚诞生那会，我就把这套流程整理成了一个 Skill：drawio-chart。
现在你在 javaguide.cn 上看到的不少 AI 编程、Spec Coding、Claude Code 相关文章配图，基本都是这套思路做出来的：
- 先让 Agent 抽结构、排节点、生成
.drawio，再按文章需要导出图片； - 需要更强视觉表现时，再搭配 GPT-IMG2 做进一步处理。
为什么不只用图片生成？
我之前也试过几个方向。
tt-a1i/archify 更像是用自然语言生成自包含的 HTML 技术图，支持主题切换和多格式导出，也有校验、渲染流程。
coleam00/excalidraw-diagram-skill 走 Excalidraw 风格，适合白板感和观点表达，还会用 Playwright 检查文字重叠、箭头错位、间距失衡这些问题。
DayuanJiang/next-ai-draw-io 更像一套 AI 绘图产品，把 AI 接进 draw.io，支持在线 Demo、桌面应用、Docker、本地安装、MCP Server 和多模型配置。我当时用起来体感有点卡，画图效率也不高。不过这个项目现在还在更新，我没有重新压测，就不评价当前性能了。
这几个项目各有侧重。Archify 成品感更强，Excalidraw 更适合白板表达，next-ai-draw-io 更像独立产品。
但放到 JavaGuide 的技术文章里，我更常遇到的是这些需求：
- 图里有很多中文术语，后续经常要微调。
- 同一批文章里的配色、字体、节点风格要尽量统一。
- 图要能插进 Markdown、公众号、网页和仓库文档。
- 文章更新后，最好只改几个节点，而不是整张重来。
这时候 .drawio 源文件更顺手。
单独打开一个绘图系统，对文章配图来说有点重。Coding Agent 本来就在读文章、改文件、跑命令、整理素材，让它顺手调用 Skill 生成 .drawio，再批量导出，链路会短很多。
图片生成模型适合增强视觉表现，但不太适合长期维护。今天改一个词，明天加一个分支，你很难只让它精准动那一小块，还保持整张图不变形。
draw.io 没有那么“生成即大片”，但节点、连线、容器、文字都能继续改。对技术图来说，这点很值钱。
我现在的绘图流程
我现在更常用的流程大概是这样：
- 先写文章，或者至少把文章的主线、流程、概念关系整理出来。
- 让 Agent 判断这篇文章里哪些地方值得画图。
- 用
$drawio-chart生成.drawio源文件。 - 需要发布时导出 PNG / SVG / PDF。
- 如果某张图需要更强的视觉表现，再搭配 GPT-IMG2 做进一步处理。
我更在意的是把结构和表现拆开。
drawio-chart 负责结构化图表：流程怎么走，模块怎么连，状态怎么迁移，哪些节点属于一组。GPT-IMG2 更适合处理位图层面的表达，比如让一张图更像文章配图、更有视觉完整度。
结构还留在 .drawio 里，后面要改就能改。

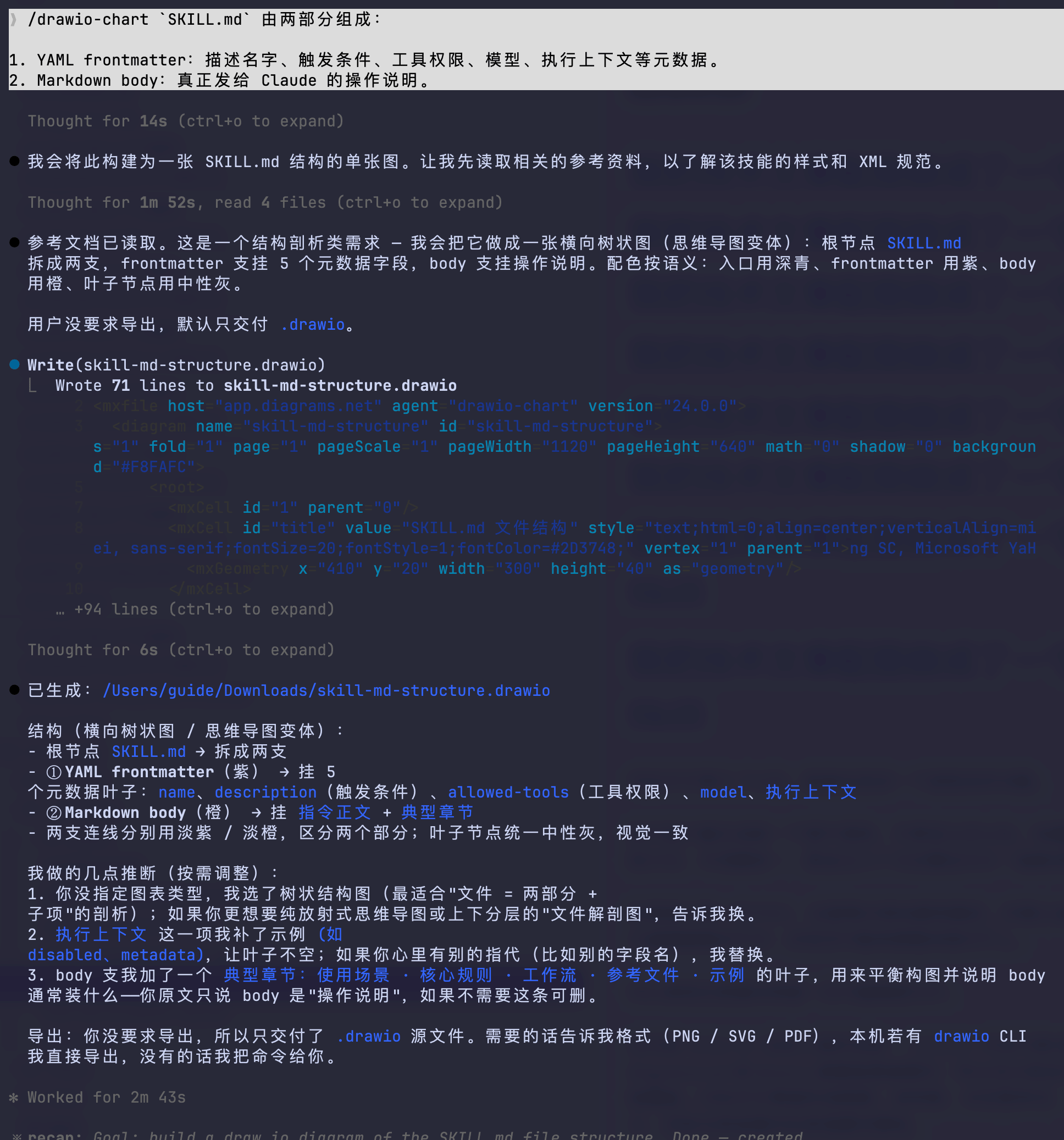

下面这张就是一次实际生成 .drawio 的过程。Agent 读完需求后直接写出源文件，最后返回文件路径和结构说明。

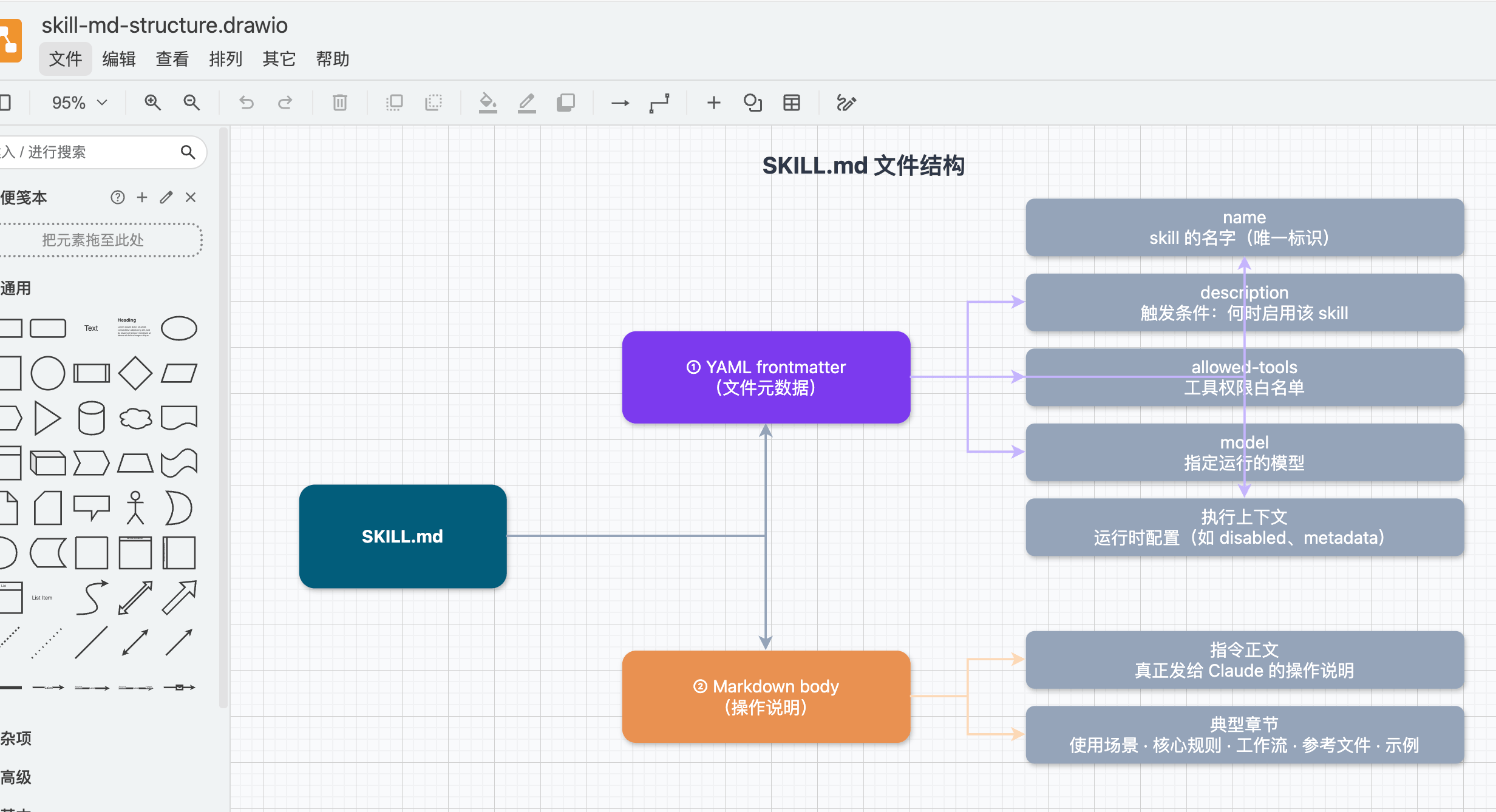

打开以后，它仍然是标准 draw.io 文件。节点、连线、文字都能继续手动调，不会被锁死在一张图片里。
这就是绘图之后没有改动的原图，可以看到线条还是有一些小细节需要手动调整优化。这也是比较正常的。
下面来看看用这个 Skill 画的一些图片。
这张 CLAUDE.md 维护决策流程图，就是典型的流程判断类配图：
Multi-Agent 协作这种内容，如果只用文字写，读者很容易看成一堆角色名。画成流水线后，每个 Agent 负责什么、信息怎么流转，会直观很多。
Spec Coding 这类文章也类似。它讲的是一套工作流，不是一个孤立概念。图里把需求、Spec、实现、验证串起来，读者就能先抓住整体，再回到正文看细节。
还有 Spec 管理策略这种图，文字解释会比较绕。分层过滤、精准召回、上下文控制这些词放到一张图里，反而更容易理解。
这些图不一定每张都要靠 AI 一次性做完。省时间的地方主要在前半段：Agent 先帮你搭出结构，后续人再按文章语境修。
技术文章配图一旦和文章脱节，就会很麻烦。图里的节点、标题、箭头如果不能和正文对上，再漂亮也没用。
drawio-chart 这个 Skill 做了什么？
我之前在 《Agent Skills 是什么？和 Prompt、MCP 到底差在哪？》 里讲过，Skill 更像一份按需加载的任务说明。
它不负责发明一个新工具，也不等同于 Function Calling 或 MCP。它解决的是：某类任务怎么做、什么时候做、哪些步骤不能漏、需要哪些参考资料。
drawio-chart 就是把“给技术文章画 draw.io 图”这件事沉淀成了 Skill。
它的主文件是 SKILL.md，里面只放几类信息：
- 什么时候应该用它，比如 draw.io、diagrams.net、流程图、架构图、时序图、ER 图、状态机图、思维导图。
- 什么时候不该用它，比如用户只想要 Mermaid 代码，或者要的是位图插画、海报、白板风配图。
- 绘图前要收集什么信息，比如主题、图表类型、关键节点、节点关系、是否导出。
- 生成
.drawio时按什么顺序走，比如标题、容器、核心节点、连线、标签。 - 交付前检查什么，比如节点是否齐全、关系是否画对、连线标签是否过长、文件名是否规范。
更细的东西没有全塞进 SKILL.md。
它拆了几个 references/ 文件：
| 文件 | 放什么 |
|---|---|
style-spec.md | 配色、字体、节点语义、连线风格 |
xml-and-layout.md | draw.io XML 结构、节点模板、连线模板、布局建议 |
export-and-files.md | PNG / SVG / PDF 导出命令、文件命名、交付规则 |
use-cases.md | 常见 prompt、多图文章配图模式、页面命名建议 |
这个拆法和 Skills 的设计思路是一致的。
主文件不要写成超长 README。Agent 先知道这个 Skill 能干什么；命中任务以后，再根据当前需求读取对应参考文件。
比如只是生成一张流程图，不一定要读完整导出规范。如果用户明确要求导出 PNG，再去看 export-and-files.md 就够了。需要控制样式时，再读 style-spec.md。
这样上下文不会被无关细节挤满，执行也更稳定。
我给它加了哪些约束？
画图这件事很容易失控。
Agent 生成图时，常见问题有几个：节点文字太长，连线标签压在箭头上；一张图里颜色乱用，看起来像随机上色；流程图里每条线都带很长的解释；XML 里混进 HTML 标签，后面渲染或编辑时容易出问题。
所以 drawio-chart 里写了不少很具体的约束。
比如样式上，Agent 不需要现场随便选颜色。规则会按语义分配：入口、业务服务、基础设施、客户端、外部依赖、数据库、缓存、消息队列、异常状态分别有对应色值。这样同一批图放在一起时，读者不会每张都重新理解颜色。
文字上，它要求 mxCell.value 默认使用纯文本，需要换行时用 XML 换行实体，不在节点值里塞 <br>、<b> 这类 HTML 标签。
连线标签也要短。短连接线不要放长说明，能写进节点就写进节点，能放旁注就放旁注。技术图里很多凌乱感，都是从“每条线都想解释一句”开始的。
导出上，它默认先保留 .drawio，再按需要导出。即使导出失败，也不能删源文件。
怎么安装和使用？
我已经把这个 Skill 放到了 AIGuide：AI 应用开发、AI 编程实战与面试指南 仓库里：
- 仓库入口：https://github.com/Snailclimb/AIGuide/tree/main/skills
- Skill 目录：https://github.com/Snailclimb/AIGuide/tree/main/skills/drawio-chart
如果你在用 npx skills 生态，可以这样安装：
npx skills add Snailclimb/AIGuide/skills/drawio-chart如果只想安装给 Codex，也可以直接指定 agent：
npx -y skills add Snailclimb/AIGuide/skills/drawio-chart --agent codex --yes如果你主要在 Codex 里用，也可以从 GitHub 安装：
python3 ~/.codex/skills/.system/skill-installer/scripts/install-skill-from-github.py \
--repo Snailclimb/AIGuide \
--path skills/drawio-chart这里要注意一下，skills@1.5.15 这类版本里，npx skills add Snailclimb/AIGuide --path skills/drawio-chart 可能仍会先扫描到仓库里的全部 Skill。更稳的写法是把 skills/drawio-chart 直接写进 source，也就是上面的 Snailclimb/AIGuide/skills/drawio-chart。

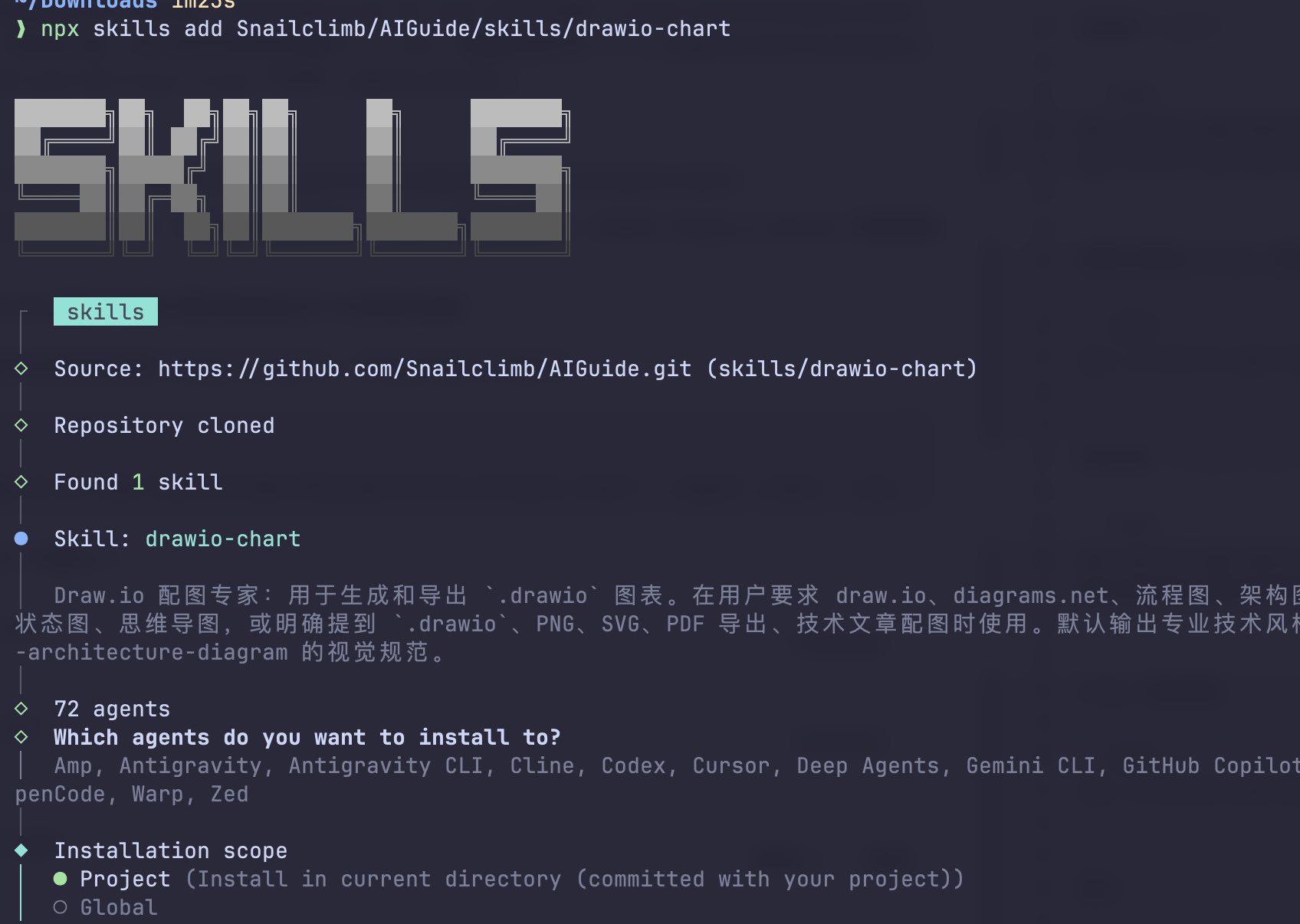

安装时会看到它识别仓库来源、找到 drawio-chart，再让你选择安装到哪个 agent 和作用范围。
Codex 有时不会立刻重新扫描新装的 Skill，我一般会重启一下再用。
刚开始别让 Agent 猜。直接点名 $drawio-chart，它更容易进到正确的工作流里。比如画一个登录流程图，我会这么写：
使用 $drawio-chart 画一个用户登录流程图，包含：
输入账号密码 -> 验证账号密码 -> 成功跳转首页 -> 失败提示错误并允许重试。
要求导出 PNG。给整篇文章配图时，我通常不会先规定“必须画几张”。更顺的做法是把文章路径交给它，让它先从文章里挑真正值得画的结构，再把格式要求补上：
使用 $drawio-chart 读取这篇文章，为文章生成几张合适的技术配图。
所有配图放到同一个 draw.io 文件里，每张子图作为一个 diagram page。
主文件名和文章文件名保持一致，页面名用英文小写中横线。
配图风格遵循 drawio-chart 的统一规范。这里不要只丢一句“帮我画个架构图”。微服务架构图至少要说清楚有哪些服务、哪些存储、哪些外部依赖，请求从哪里进来，哪些调用是同步的，哪些链路走异步消息。
你给它的是一段明确的图表需求，它产出的才更接近可用稿。只给一个很虚的标题，后面大概率还是要人手动返工。
哪些图适合 draw.io？
我现在主要把三类图交给 drawio-chart。
一类是文章里的流程图。比如 Spec Coding、CLAUDE.md 维护策略、Agent 协作流水线，这些图都有清晰的步骤和分支，draw.io 很适合后续微调。
一类是架构图和模块关系图。这里最烦的是风格不统一：同一篇文章里，服务节点一个颜色，存储节点一个颜色，外部依赖再单独区分，读者看起来会轻松很多。
还有一类是会反复改的图。文章上线后，标题、节点名、箭头方向、导出尺寸都可能调整。只要 .drawio 还在，改起来就不算麻烦。
我不太会拿它做封面图、海报、产品氛围图，这些交给 GPT-IMG2 更合适。想要白板手绘风，Excalidraw 那套更贴近；想要带主题切换、自包含 HTML 和网页交互，Archify 也值得看看。
